Sestava pro posuvné brány do 600kg a 4,2m průjezdu. Vše co potřebujete pro zhotovení kvalitní samonosné posuvné brány bez pohonu.

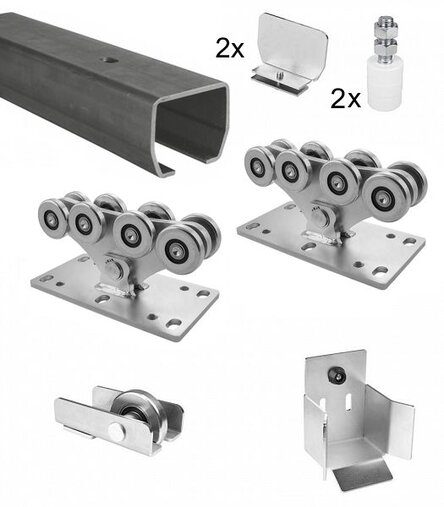

Sada obsahuje:
- 6m černé šíny (c profilu) rozměr 95x86 typ C95FE.RG
- 2x nosný vozík s 8 ložisky typ CA8RG
- 1x záslepka šíny
- 1x dojezdové kolečko se záslepkou
- 1x spodní doraz (dojezdová kapsa)
- 2x horní vodící rolna s malou třecí plochou
Výhody 8 ložiskového vozíku:
- ideální odvalení všech 8 ložisek (4 ložiska po horní stěně a 4 ložiska po spodní stěně šíny (c profilu))
- narozdíl od 2 a 4 ložiskových vozíku nedochází ke smyku (ložisko běží na dolní i horní stěně, k jedné ze stěn tedy běží v protisměru)

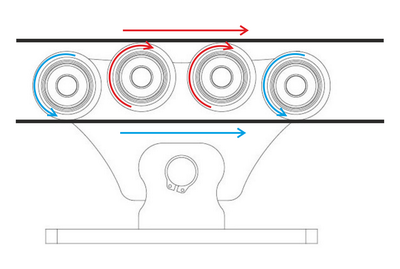

- příklad odvalení viz obrázek níže.
- takového typu odvalení ložisek se používa i u velkých samonosných bran
